Кабель оптический микросамонесущий дота, дотс

Легкий подвесной самонесущий (ДОТа)

Применяется для подвеса на опорах линий связи, линий электропередач, контактной сети железных дорог, в том числе, при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.

Допустимая растягивающая нагрузка 1,5 - 10 кН

Допустимая раздавливающая нагрузка 0,3 кН/см

Кол-во ОВ в кабеле до 144

Допустимая растягивающая нагрузка 3 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	7,8	8,4	9,2	10,0
Вес кабеля, кг/км	46,8	52,7	61,2	69,8
Радиус изгиба, мм	117	126	138	150

Допустимая растягивающая нагрузка 4 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	10,8	11,4	12,0	12,6
Вес кабеля, кг/км	88,9	97,6	106,3	115,5
Радиус изгиба, мм	162	171	180	189

Допустимая растягивающая нагрузка 6 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	10,9	11,4	12,0	12,6
Вес кабеля, кг/км	90,5	97,6	106,3	115,5
Радиус изгиба, мм	164	171	180	189

Допустимая растягивающая нагрузка 7 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	10,9	11,5	12,1	12,7
Вес кабеля, кг/км	91,4	99,3	108,1	117,5
Радиус изгиба, мм	164	173	182	191

Допустимая растягивающая нагрузка 8 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	11,0	11,6	12,1	12,7
Вес кабеля, кг/км	92,7	101,8	108,1	117,5
Радиус изгиба, мм	165	174	182	191

Допустимая растягивающая нагрузка 10 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	11,2	11,7	12,3	12,9
Вес кабеля, кг/км	96,9	104,3	112,5	122,3
Радиус изгиба, мм	168	176	185	194

Возможно изготовление конструкции для групповой прокладки с низким дымо- и газовыделением, безгалогенные (в оболочке –нг(А)-HF).

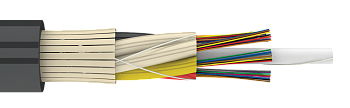

Легкий подвесной самонесущий (ДОТс)
Применяется для подвеса на опорах линий связи, линий электропередач, контактной сети железных дорог, в том числе, при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
