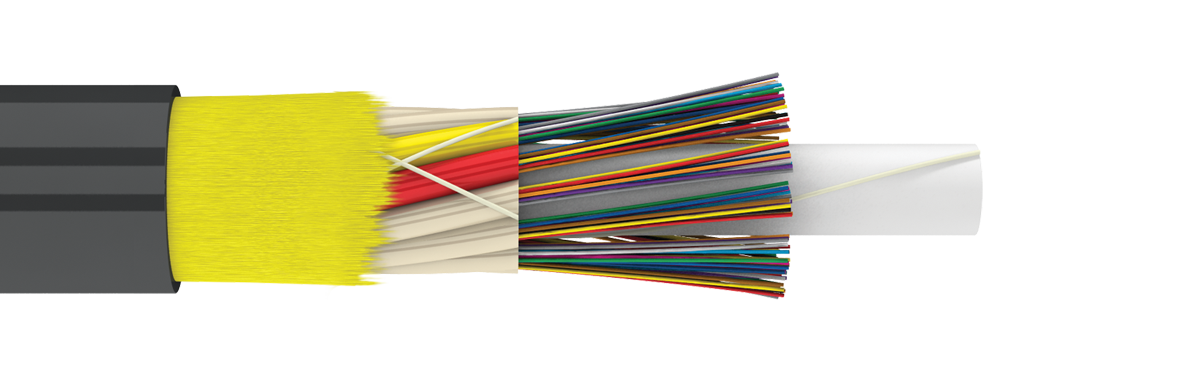

ДОТа-П- 04У (1х4)-3кН (микро)

Применяется для подвеса на опорах линий связи, линий электропередач, контактной сети железных дорог, в том числе, при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
Допустимая раздавливающая нагрузка — от 0,3 кН/см
Допустимая растягивающая нагрузка — 1,5 кН

Кол-во ОВ в кабеле     до 48     до 72     до 96     до 144
Диаметр кабеля, мм     7,6     8,3     8,8     10,0
Вес кабеля, кг/км     42,0     48,9     54,2     68,4
Радиус изгиба, мм     114     125     132     150

Допустимая растягивающая нагрузка — 2 кН
Кол-во ОВ в кабеле     до 48     до 72     до 96     до 144
Диаметр кабеля, мм     7,6     8,3     8,8     10,0
Вес кабеля, кг/км     43,4     49,3     54,2     68,4
Радиус изгиба, мм     114     125     132     150

Допустимая растягивающая нагрузка — 3 кН
Кол-во ОВ в кабеле     до 48     до 72     до 96     до 144
Диаметр кабеля, мм     7,8     8,4     8,9     10,0
Вес кабеля, кг/км     45,8     51,6     56,0     68,4
Радиус изгиба, мм     117     126     134     150

Рабочая температура     -60°С…+70°С
Температура монтажа     -30°С…+50°С*
Температура транспортировки и хранения     -60°С…+70°С
Минимальный радиус изгиба     не менее 15 диаметров кабеля
Срок службы     25 лет
Минимальный радиус изгиба оптического волокна     не менее 3 мм (в течение 10 мин)
Гарантийный срок эксплуатации     определяется договором поставки, но не менее двух лет


Подвесной самонесущий кабель может быть изготовлен в модификациях нг(А)-HF (для ввода в здания) и Э.

нг(А)-HF — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, с низким дымовыделением, безгалогенного (Класс ПРГП1).

Э — оболочка из трекингостойкого материала, можно применять в случае воздействия на кабель электрического поля с потенциалом выше 12 кВ.
