Кабель оптический самонесущий легкий дота, дотс

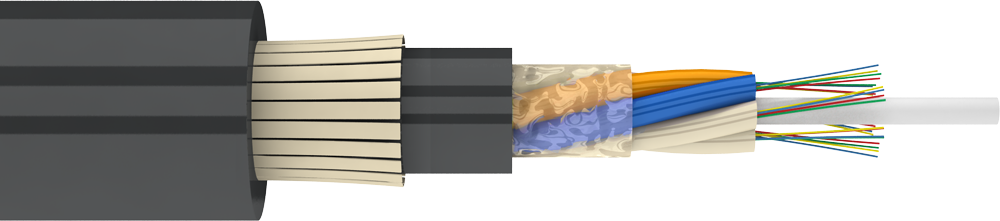

Стандартный подвесной самонесущий (ДПТс)

Применяется для подвеса на опорах линий связи, линий электропередач, контактной сети железных дорог, в том числе, при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.



Допустимая растягивающая нагрузка 4 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	12,5	13,1	13,7	14,3
Вес кабеля, кг/км	121,8	133,7	144,9	156,5
Радиус изгиба, мм	187,5	196,5	205,5	214,5

Допустимая растягивающая нагрузка 6 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	12,5	13,1	13,7	14,3
Вес кабеля, кг/км	123,2	133,7	144,9	156,5
Радиус изгиба, мм	187,5	196,5	205,5	214,5

Допустимая растягивающая нагрузка 7 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	12,7	13,2	13,7	14,3
Вес кабеля, кг/км	127,3	136,4	144,9	156,5
Радиус изгиба, мм	190,5	198,0	205,5	214,5

Допустимая растягивающая нагрузка 8 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	12,8	13,3	13,8	14,5
Вес кабеля, кг/км	130,1	139,2	147,6	160,5
Радиус изгиба, мм	192,0	199,5	207,0	217,5

Допустимая растягивающая нагрузка 10 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	13,1	13,6	14,0	14,7
Вес кабеля, кг/км	137,5	146,3	153,0	168,7
Радиус изгиба, мм	196,5	204,0	210,0	220,5

Допустимая растягивающая нагрузка 12 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (9х16)
Диаметр кабеля, мм	13,3	13,8	14,3	15,0
Вес кабеля, кг/км	145,1	153,8	161,6	176,1
Радиус изгиба, мм	199,5	207,0	214,5	225,0

Допустимая растягивающая нагрузка 15 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (9х16)
Диаметр кабеля, мм	13,9	14,3	14,7	15,4
Вес кабеля, кг/км	157,2	164,2	172,0	187,8
Радиус изгиба, мм	208,5	214,5	220,5	231,0

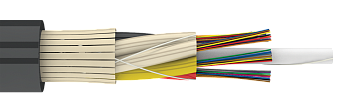

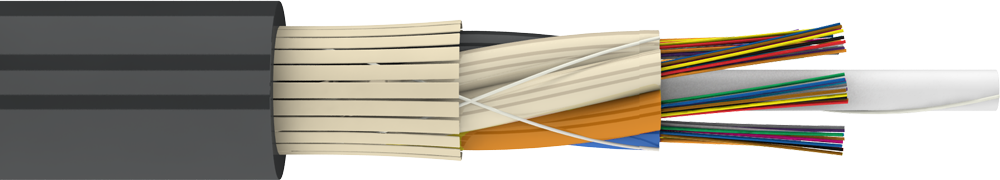

Легкий подвесной самонесущий (ДОТс)

Применяется для подвеса на опорах линий связи, линий электропередач, контактной сети железных дорог, в том числе, при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.

Допустимая растягивающая нагрузка 2 - 10 кН

Допустимая раздавливающая нагрузка 0,3 кН/см

Кол-во ОВ в кабеле до 144

Допустимая растягивающая нагрузка 3 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	9,3	9,9	10,5	11,3
Вес кабеля, кг/км	70,3	76,3	83,4	93,6
Радиус изгиба, мм	139,5	148,5	157,5	169,5

Допустимая растягивающая нагрузка 4 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	11,1	11,7	12,4	12,9
Вес кабеля, кг/км	96,1	104,5	114,3	123,4
Радиус изгиба, мм	166,5	175,5	186,0	193,5

Допустимая растягивающая нагрузка 6 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	11,2	11,7	12,4	12,9
Вес кабеля, кг/км	97,5	104,5	114,3	123,4
Радиус изгиба, мм	168,0	175,5	186,0	193,5

Допустимая растягивающая нагрузка 7 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	11,3	11,8	12,4	12,9
Вес кабеля, кг/км	100,4	106,0	114,3	123,4
Радиус изгиба, мм	169,5	177,0	186,0	193,5

Допустимая растягивающая нагрузка 8 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	11,4	11,9	12,4	13,0
Вес кабеля, кг/км	103,3	110,2	114,3	126,2
Радиус изгиба, мм	171,0	178,5	186,0	195,0

Допустимая растягивающая нагрузка 10 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48 (6х8)	до 72 (6х12)	до 96 (6х16)	до 144 (6х24)
Диаметр кабеля, мм	11,8	12,2	12,6	13,2
Вес кабеля, кг/км	111,3	116,3	121,6	131,8
Радиус изгиба, мм	175,5	183,0	189,0	198,0

Возможно изготовление конструкции для групповой прокладки с низким дымо- и газовыделением, безгалогенные (в оболочке –нг(А)-HF).
