Кабель оптический самонесущий ДПТ-П- 08У (1х8)-7кН (12,2 мм)

Волоконно-оптический кабель марки ДПТ-П

Назначение:
•    Для подвеса  между опорами воздушных линий электропередач, контактной сети и автоблокировки железных дорог;  между опорами освещения, опорами связи, зданиями и сооружениями
•    Для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам
•    Внутри зданий
Особенности:
•    Полностью диэлектрический
•    Стойкий к УФ-излучению

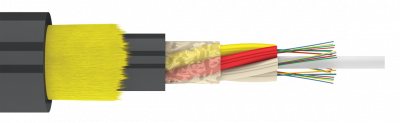

Конструкция:
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается промежуточная оболочка из полиэтилена. На промежуточную оболочку спирально накладываются арамидные нити. Поверх нитей накладывается оболочка из полиэтилена средней плотности.

Параметры эксплуатации:
•    Рабочая температура -60С…+70С
•    Температура монтажа -30С…+50С
•    Температура транспортировки и хранения -60С…+70С
•    Минимальный радиус изгиба не менее 15 диаметров кабеля
•    Срок службы 25 лет

Упаковка и маркировка:
Кабели поставляются на деревянных барабанах с диаметром шейки не менее 40 номинальных диаметров кабеля, одной строительной длиной. По согласованию с заказчиком допускается поставка двух строительных длин на одном барабане. Нижний конец кабеля длиной не менее двух метров выводится на щеку барабана. Концы кабеля герметично заделываются. Упаковка кабелей соответствует требованиям ГОСТ 18690-2012. На прикрепленной к барабану этикетке указывается: товарный знак, условное обозначение кабеля, дата изготовления (месяц, год), длина кабеля в метрах, масса брутто в килограммах. На наружной стороне щеки каждого барабана указывается: заводской номер барабана, надпись «Не класть плашмя», обозначено стрелкой допустимое направление качения барабана с кабелем. В паспорте на кабель указывается: условное обозначение кабеля, номер технических условий, длина кабеля в метрах, тип ОВ, расцветка и распределение оптических волокон в модулях, расцветка модулей, коэффициенты затухания для каждого ОВ на нормируемых длинах волн, показатель преломления ОВ, изготовители ОВ и кабеля, дата изготовления кабеля. Паспорт помещается в полиэтиленовый пакет и закрепляется на внутренней стороне щеки барабана. По согласованию с Заказчиком возможно включение в паспорт дополнительной информации

Документы:
Декларация о соответствии зарегистрирована в Федеральном агентстве связи РФ 09.06.2021: № Д-ОККБ-5127. Аттестация ПАО "Россети": Заключение аттестационной комиссии № IЗ-77/16 от 22.06.2016 с Продлением № IПД-74/21 от 17.06.2021 совместно:
- со спиральными зажимами типа НСО и ПСО производства ООО «ЧЭМЗ»;
- со спиральными зажимами типа НСО и ПСО производства ООО «МеталлПром»;
- со спиральными зажимами типа НСО и ПСО производства АО «ЭССП»;
- со спиральными зажимами типа ЗНС и ЗПС производства ООО «САРМАТ»;
- со спиральными зажимами типа НС и ПСМ производства ООО «ПЛП РУС»;
- со спиральными зажимами типа DTADSS M и DTSPR M производства ООО «Дельфос»;
- с кабельными муфтами типа МТОК производства ЗАО «Связьстройдеталь».
Сертификат соответствия в системе сертификации "Российский энергетический комплекс": № РОСС RU.31313.04ЖУГ0.ОС10.01.719.
