Оптический кабель трубопровод дпо

Задувка оптического кабеля в полиэтиленовые трубы – еще один способ прокладки ВОЛС под землей (помимо монтажа в кабельную канализацию и в грунт). Для задувки кабеля в трубу используется пневмооборудование, что обеспечивает высокую скорость монтажа. При этом труба, изготовленная из полиэтилена высокой плотности, защищает кабель от механических повреждений – подвижек грунта или грызунов – и влаги. Растягивающее усилие распределяется по кабелю равномерно, что снижает требования к стойкости конструкции к нагрузкам. Условия эксплуатации позволяют максимально упростить конструкцию кабеля для задувки в трубы.

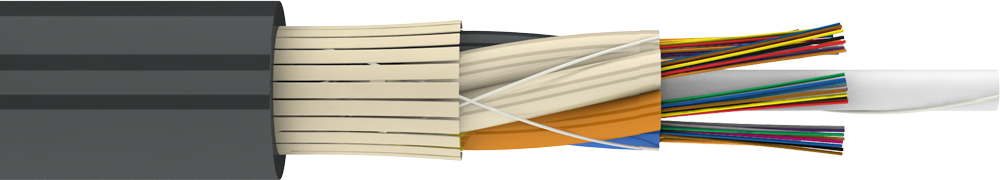

Стандартный в трубы (ДПО)

Применяется для задувки в ЗПТ (защитные полиэтиленовые трубы), а также в кабельной канализации, лотках, блоках, тоннелях, коллекторах (при отсутствии угрозы повреждения грызунами).

Допустимая растягивающая нагрузка 1,5 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48	до 72	до 96	до 144
Диаметр кабеля, мм	9,6	9,9	10,8	11,6
Вес кабеля, кг/км	68,5	71,6	83,8	94,7
Радиус изгиба, мм	144,0	148,5	162,0	174,0

Допустимая растягивающая нагрузка 2 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48	до 72	до 96	до 144
Диаметр кабеля, мм	9,8	10	10,8	11,6
Вес кабеля, кг/км	71,5	73,2	83,8	94,7
Радиус изгиба, мм	147	150	162	174

Допустимая растягивающая нагрузка 2,7 кН

Допустимая раздавливающая нагрузка 0,3 кН/см
Кол-во ОВ в кабеле	до 48	до 72	до 96	до 144
Диаметр кабеля, мм	9,9	10,2	10,9	11,6
Вес кабеля, кг/км	74,6	77,7	85,3	96,1
Радиус изгиба, мм	148,5	153,0	163,5	174,0
