Колодец кабельный полимерный ККП-1 ССД

Предназначен для строительства электрических и телекоммуникационных кабельных сетей, в качестве смотрового устройства кабельной канализации с размещением технологического запаса кабеля и малогабаритных кабельных муфт, а также различного пассивного оборудования. Может устанавливаться на газонах, тротуарах и на проезжей части улиц (с соблюдением технологии монтажа) в качестве проходного, углового или разветвительного колодца.

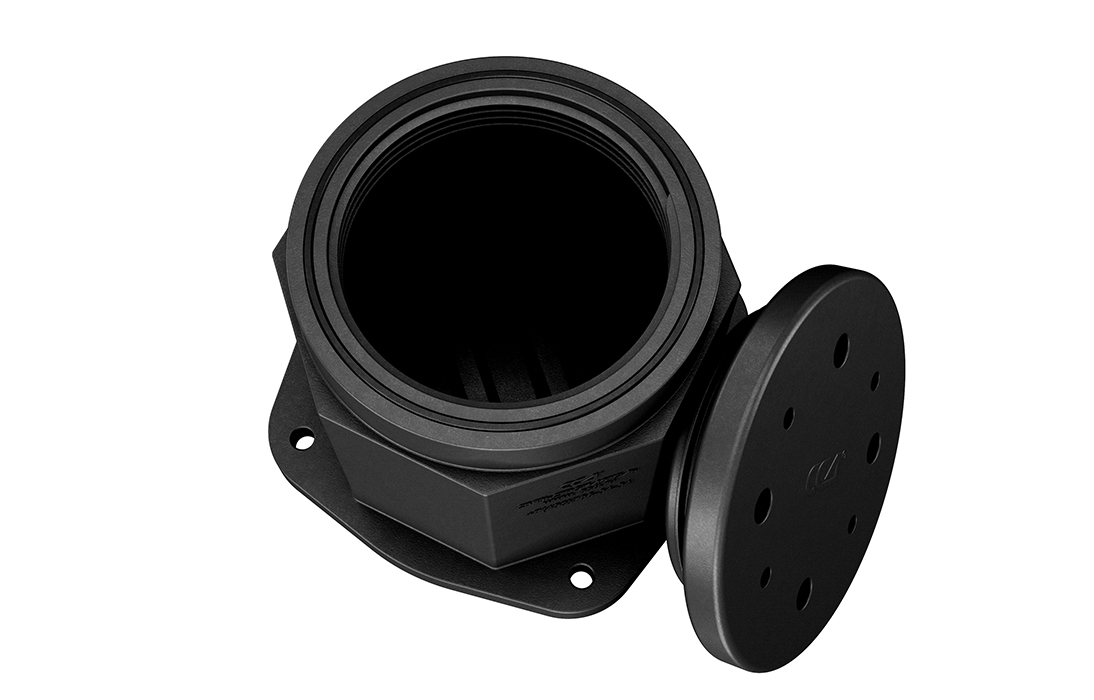

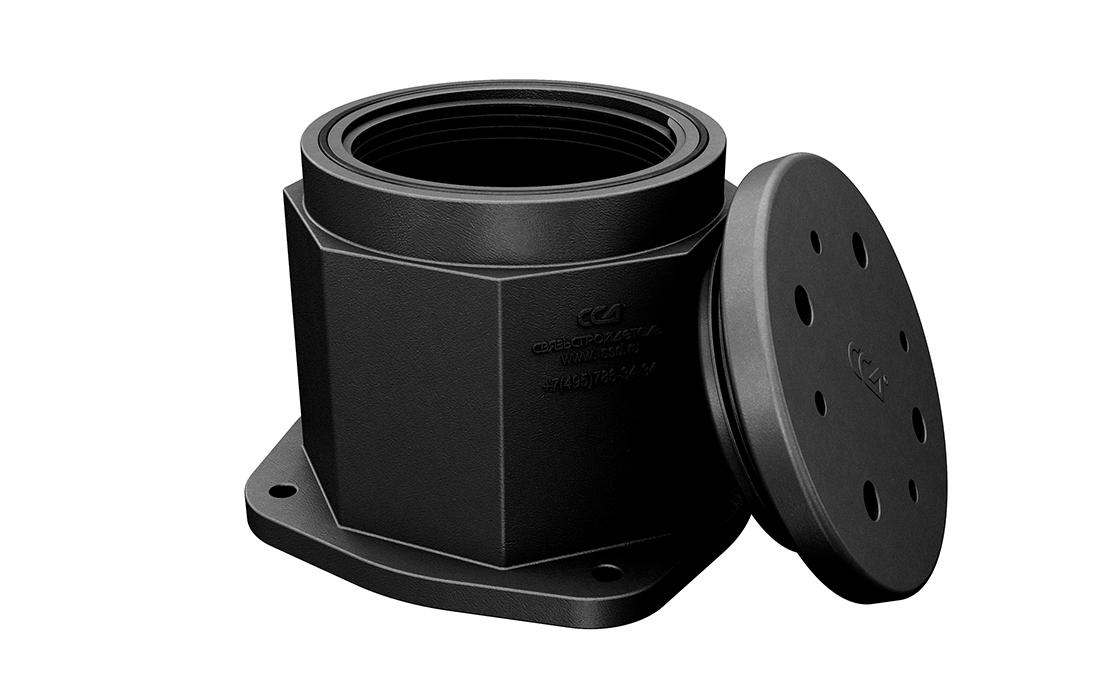

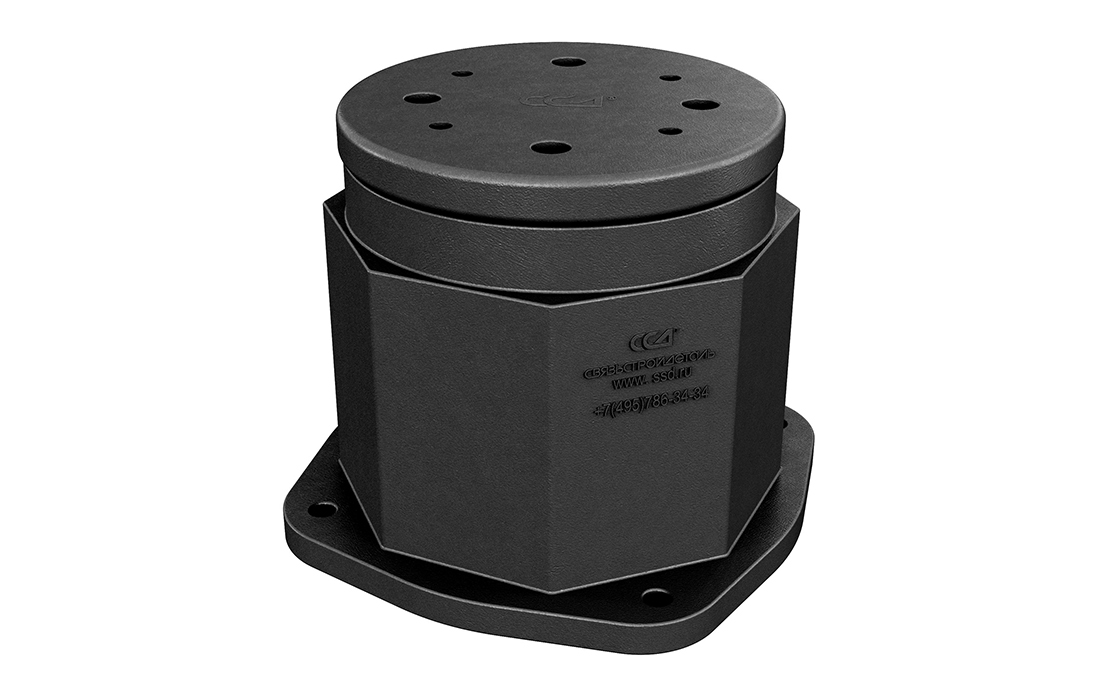

Состоит из крышки и цельнолитого корпуса. Корпус колодца имеет рёбра жесткости, которые дополнительно придают ему прочность. Фиксация крышки с корпусом происходит за счет резьбового соединения. За счет высококачественного исполнения резьбового соединения достигается высокая степень плотности прилегания крышки к корпусу колодца и легкость хода при закручивании. Герметичность соединяемых элементов обеспечивается силиконовым уплотнительным шнуром, расположенным в горловине корпуса. На верхней поверхности крышки имеются специальные отверстия, в которые вставляется ключ (приобретается дополнительно). Это позволяет зафиксировать крышку с дополнительным усилием. Последующее открытие крышки возможно только с применением ключа, предотвращая несанкционированное проникновение в камеру колодца.

Корпус колодца имеет 8 монтажных площадок для ввода полиэтиленовых труб подходящих с разных сторон. Размер каждой площадки 200х320 мм. В каждую такую площадку можно ввести и вывести спиральные трубы диаметром до 160 мм включительно. Ввод труб осуществляется через отверстия, которые высверливаются с помощью кругового регулируемого сверла, электродрели или аккумуляторного шуруповерта того размера, который необходим для ввода соответствующего количества и диаметра труб. Присоединение трубы к стенке колодца осуществляется с помощью адаптера ввода соответствующего трубе диаметра. Для предотвращения выталкивания колодца, в результате выпучивания или подвижки грунта, на его основании расположены 4 отверстия диаметром 30 мм. Через эти отверстия с помощью анкеров фиксируют корпус колодца к якорной железобетонной плите.

В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), спиральные, гладкие или гофрированные, а также труба ЗПТ ТС.

Для идентификации завода-производителя на одной из площадок корпуса, а также крышке колодца расположена контактная информация и логотип компании ССД.

Материал    Полиэтилен низкого давления
Кол-во и размер площадок для ввода трубы, шт/мм.    8/200х320
Диаметр корпуса, мм    500
Размер основания, мм    600х600
Высота, мм    500
Диаметр отверстия корпуса, мм    365
Диаметр анкерного отверстия, мм    30
Температура монтажа, °С    -40…+60
Температура эксплуатации, °С    -40…+60
Масса, кг    9
