Муфта МОПГ-М-2/64-4КС1645-К

Муфты МОПГ-М-2, отличается компактными габаритами и предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.

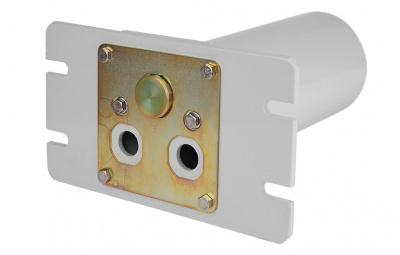

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

В муфту можно ввести до трёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемый порт ввода закрывается заглушкой. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплект поставки муфты входит одна заглушка. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

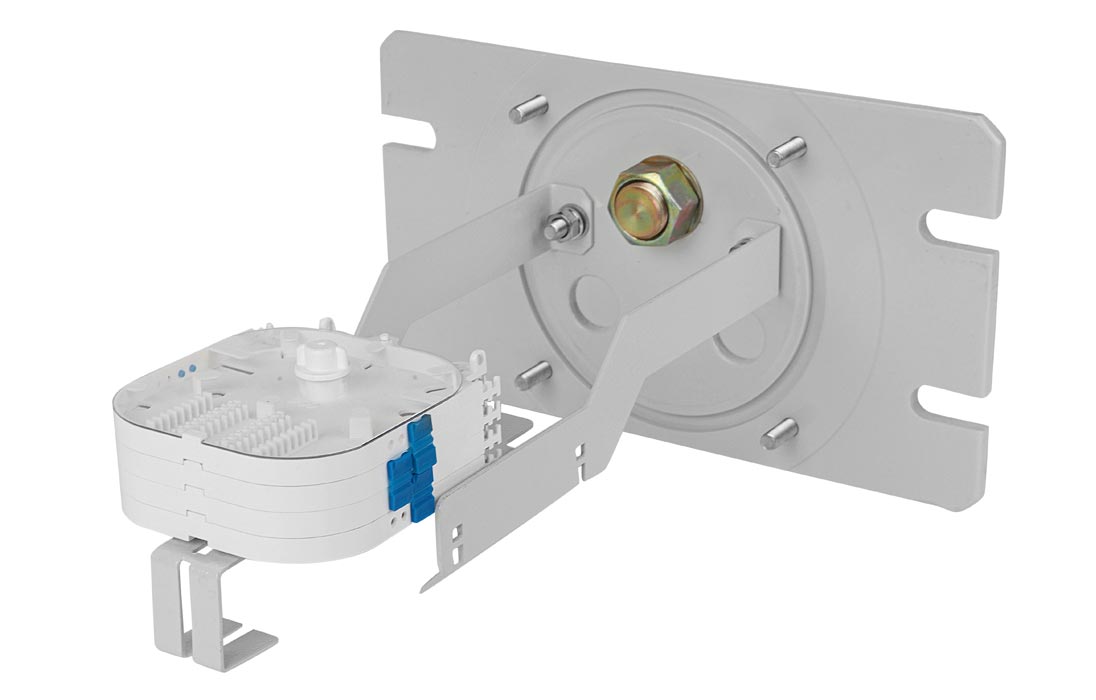

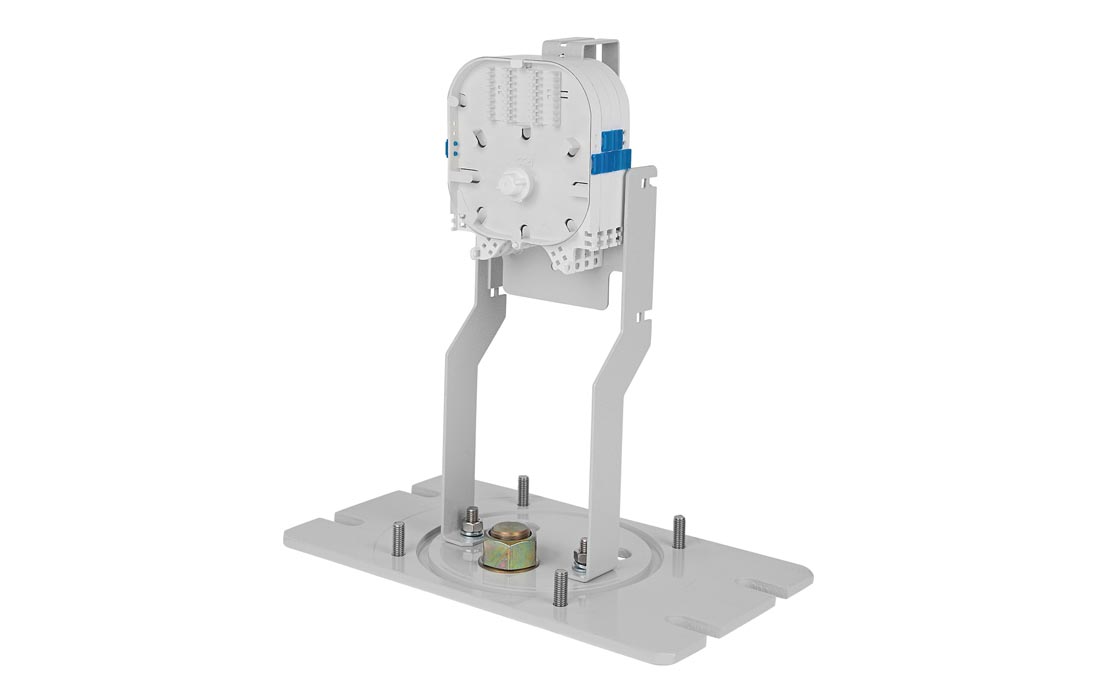

В муфту МОПГ-М-2/64 можно установить до 4 кассет КС-1645 с ложементом для укладки гильз КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Максимальная ёмкость муфты 64 сростка ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.

Муфты МОПГ-М прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.


Кожух    1 шт.
Основание    1 шт.
Кассета КС-1645    4 шт.
Крышка кассеты    1 шт.
Гильзы КДЗС 4525    70 шт.
Пинцет для укладки КДЗС    1 шт.
Заглушка    2 шт.
Комплект деталей для монтажа (стяжки, маркеры)    6 шт.
Перчатки х/б    1 пара
Силикагель    1 шт.
