Муфта МПО-Ш1/64-1КС1645-К

Оптическая муфта МПО-Ш1/64 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

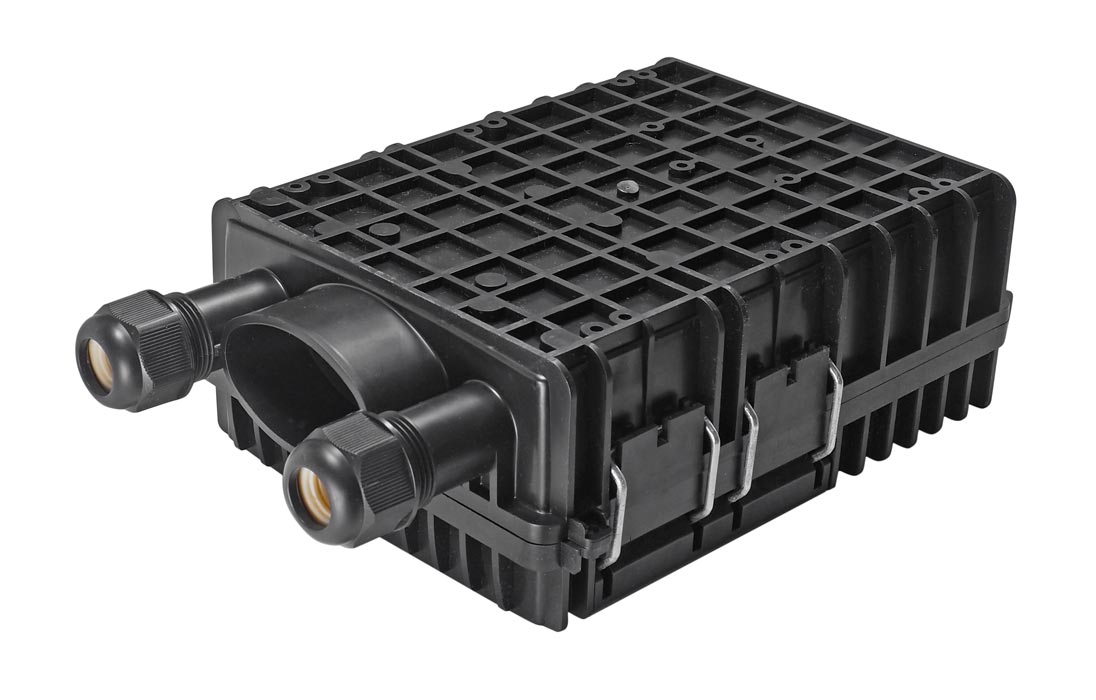

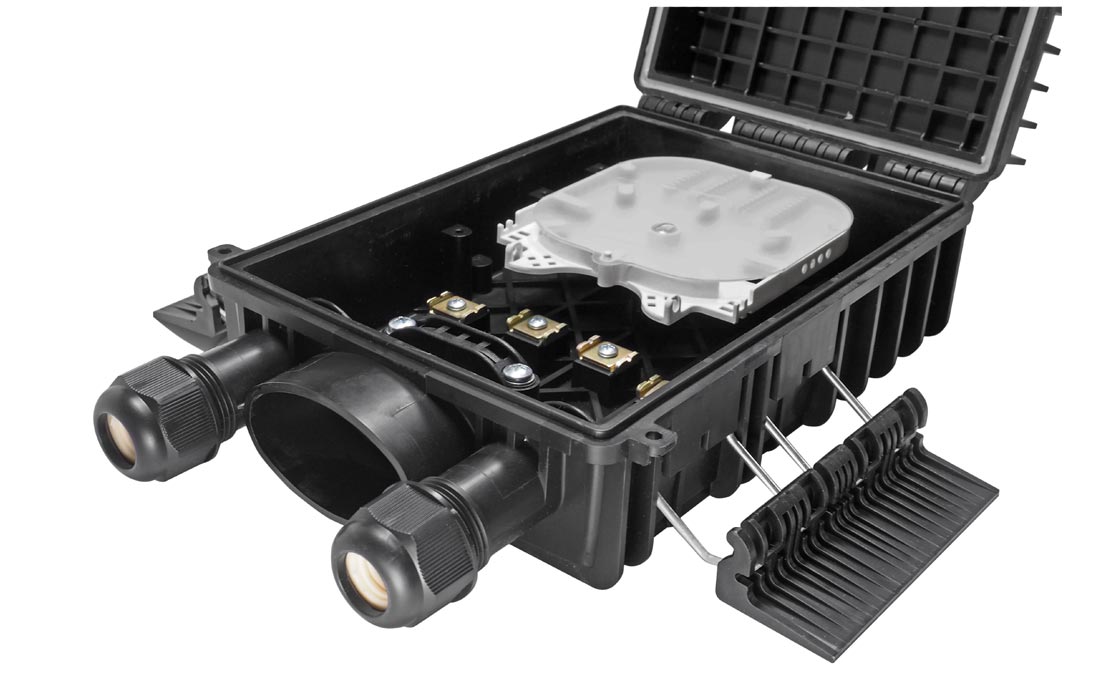

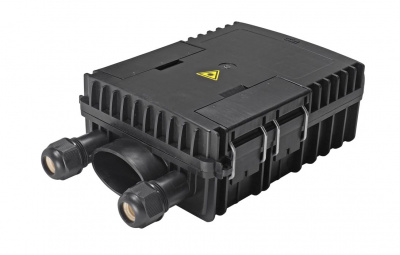

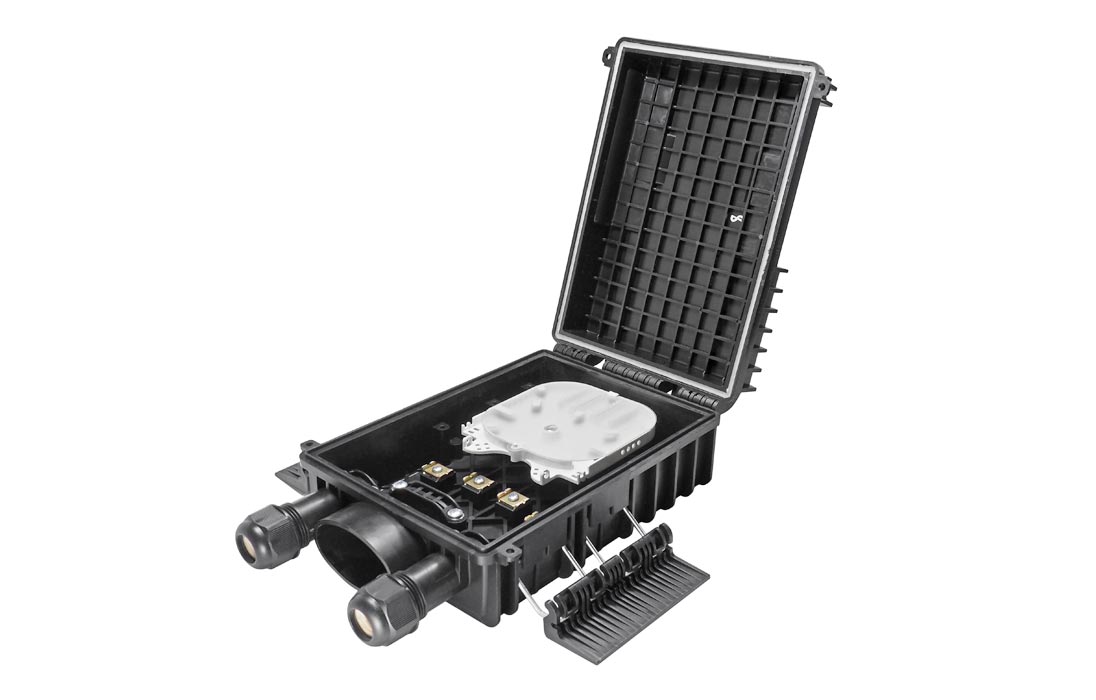

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Муфта имеет два круглых патрубка с фитингами и один овальный. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Транзитный ввод оптического кабеля так же герметизируется механически с использованием специального комплекта ввода. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до четырёх ОК с диаметром наружной оболочки от 4 до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 64 сростков оптических волокон (КДЗС 4525).

Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш1.

Кронштейн для подвески МПО-Ш1 и комплект для овального ввода в комплектацию муфты не входит и приобретается отдельно.

Устаревший номенклатурный №: 130101-00058
