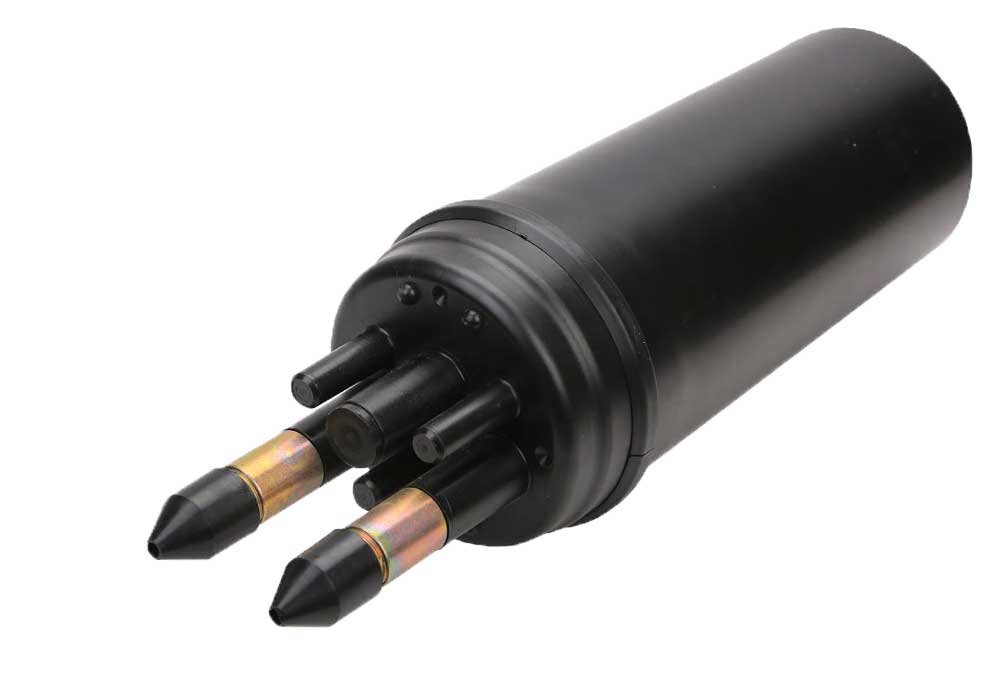

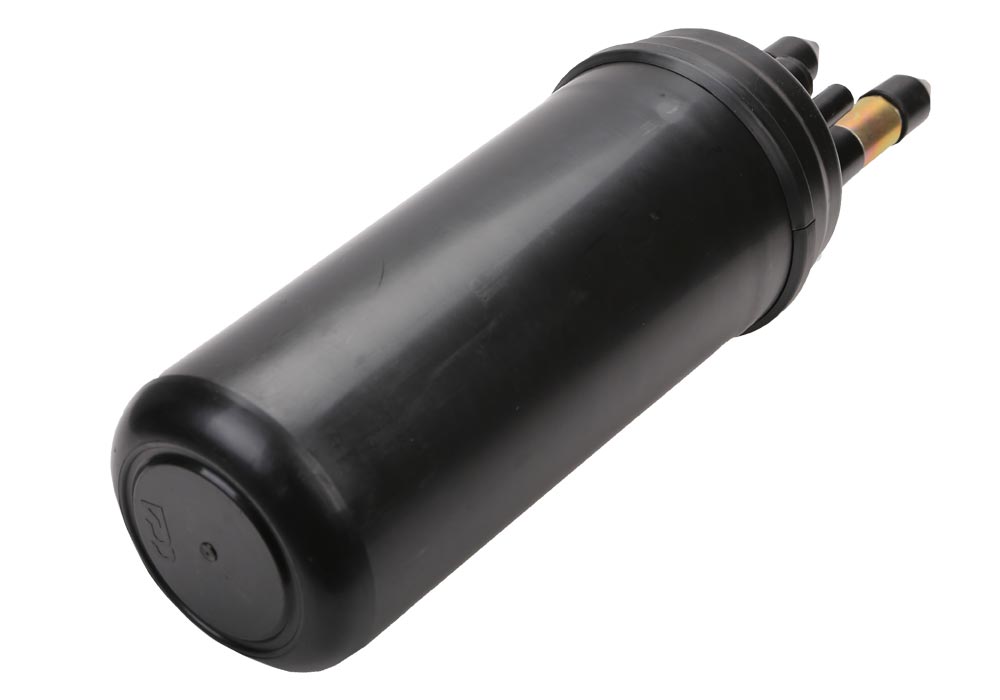

Муфта МТОК-А1/216-1КТ3645-К-77

Тупиковая классическая муфта МТОК-А1 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

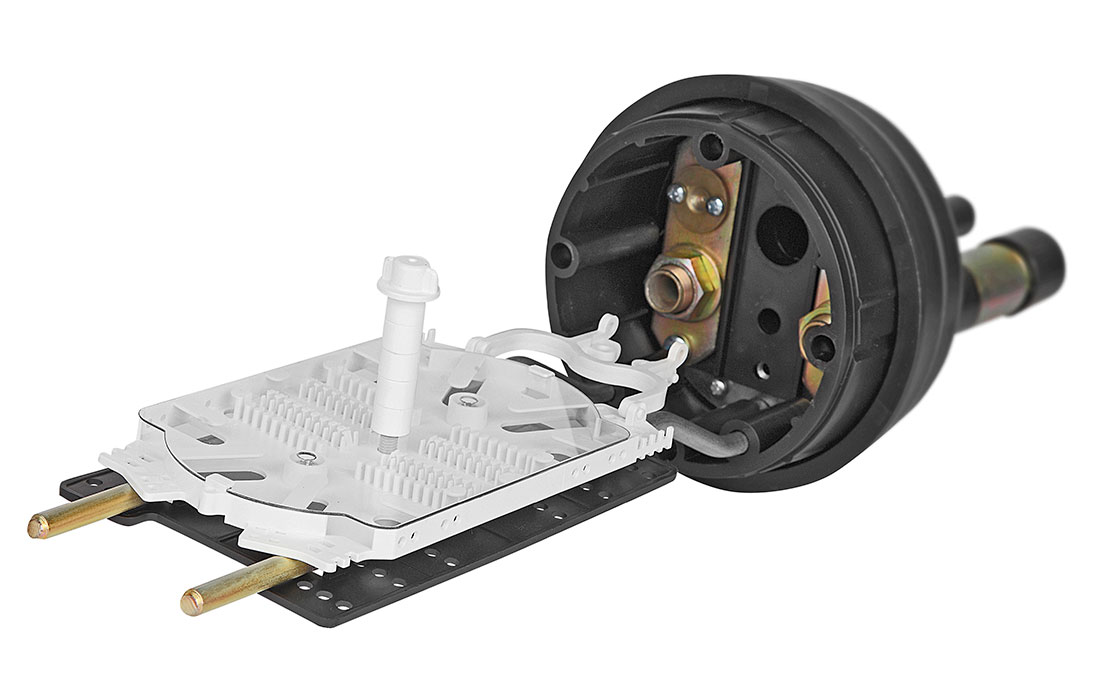

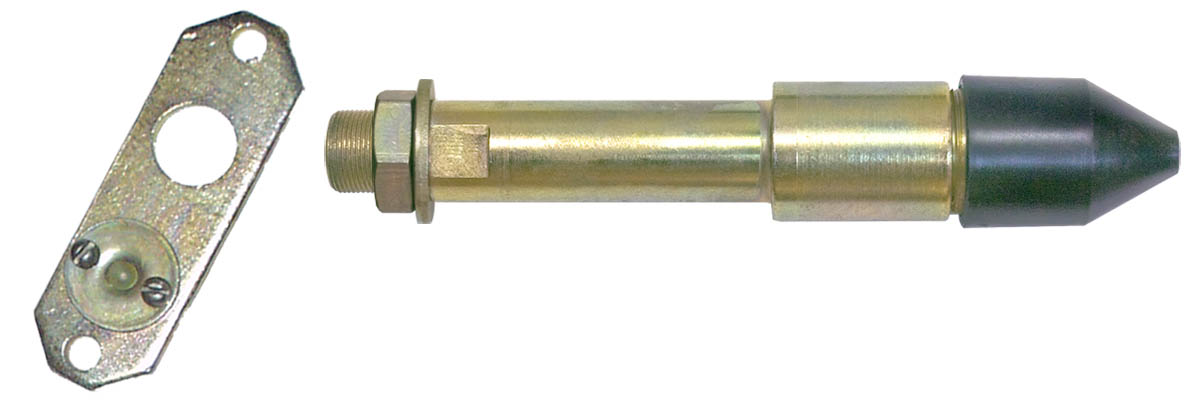

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля.
Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».
Устаревший номенклатурный №: 130103-00004, 130103-00039, 130103-00936
