Муфта МТОК-Г4/480-2К4845-К

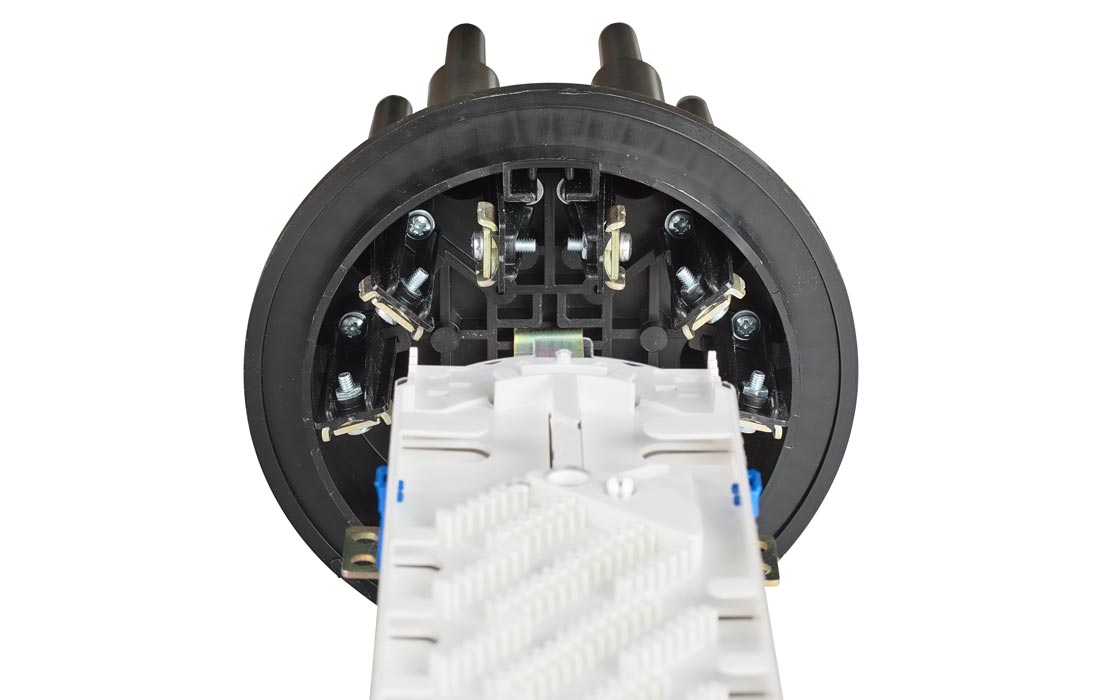

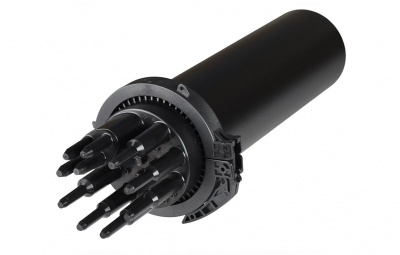

Тупиковая удлиненная муфта МТОК-Г4 предназначена для монтажа оптических кабелей любых конструкций, применяемых для подвески или прокладки в кабельной канализации. Данная муфта отличается возможностью размещения максимального количества сварных соединений.

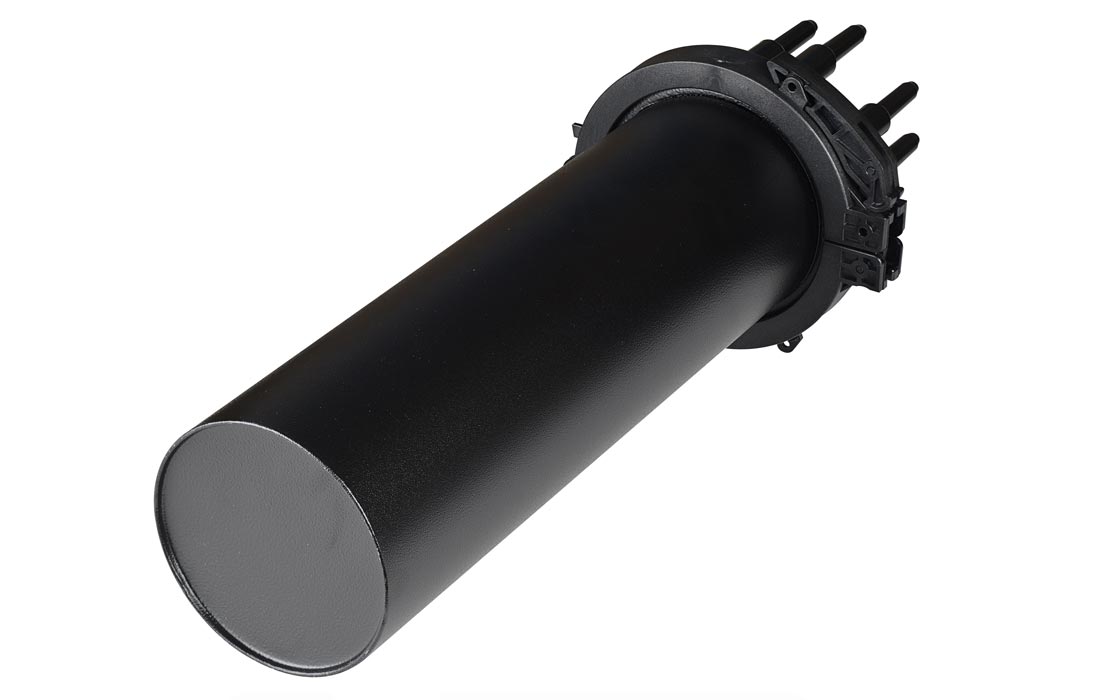

Способ герметизации металлического кожуха муфты с пластиковым оголовником механический при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

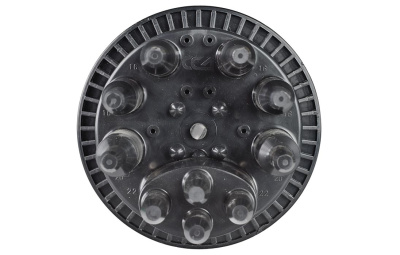

Герметизация вводов кабелей осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все круглые патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для ввода до 4-х тонких кабелей с наружным диаметром до 10 мм или ввода двух кабелей диаметром до 25 мм. В первом случае крепление и герметизация кабелей осуществляется с помощью трубок ТУТ, а во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

Общее число вводимых в муфту кабелей, при условии ввода в круглые патрубки 2-х тонких ОК может достигать 16 ОК.
