Муфта МТОК-ЛА9/64-1КН6445-К ССД

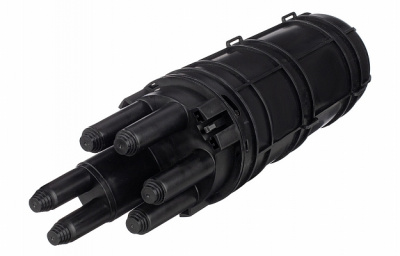

Тупиковая муфта МТОК-ЛА9 предназначена для установки на опорах и монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8».

Компактные размеры муфты обеспечивают ее размещение в условиях ограниченного пространства, на открытом воздухе или внутри помещений.

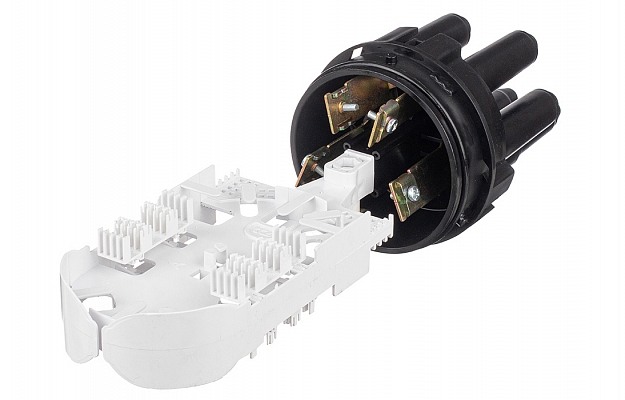

Муфта имеет оригинальную конструкцию с центральным лотком-кассетой и байонетным соединением оголовника и кожуха, без применения хомута.

На боковых поверхностях оголовника размещены гнезда для установки кронштейна для подвески без применения дополнительных крепежных элементов.

Способ герметизации корпуса с оголовником - механический, при помощи эластичной кольцевой прокладки.

В составе поставки муфты с обеих сторон лотка-кассеты установлены 4 ложемента для размещения 16 ССД КДЗС 4525 в каждом ложементе.

Емкость муфты при размещении ССД КДЗС 4525: без ввода транзитной петли ОМ – 64 шт., с вводом транзитной петли ОМ – 32 шт.

Оголовник муфты имеет 4 круглых патрубка для ввода кабелей диаметром 6-16 мм и 2 круглых патрубка на овальном патрубке для ввода кабелей 6-14 мм.

На оголовнике муфты предусмотрен овальный патрубок для ввода транзитной петли оптических модулей без их разрезания. Выкладка петли модулей осуществляется на лотке со стороны овального ввода.

При вводе транзитной петли, в лоток дополнительно устанавливаются специальные держатели из комплекта деталей и материалов, а ложементы для КДЗС и лишние органайзеры - удаляются.

Овальный патрубок оголовника - уменьшенного размера по сравнению с МТОК-Л7, Л6, Г3 и др. и может использоваться для одного из перечисленных случаев:

1) ввода транзитной петли кабеля диаметром до 16 мм. (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

2) ввода двух кабелей диаметром до 16 мм (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)

Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 28/6. Круглые патрубки на оголовнике муфты изначально герметичны и на концах имеют ступенчатую форму с разными диаметрами.

Срезая патрубок в определенном месте, можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Все патрубки муфты оснащены индивидуальными узлами крепления ЦСЭ.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
