Новая муфта для оптических кабелей ЛА-9
Компактный размер. Оригинальная конструкция с лотком-кассетой
21 августа 2024

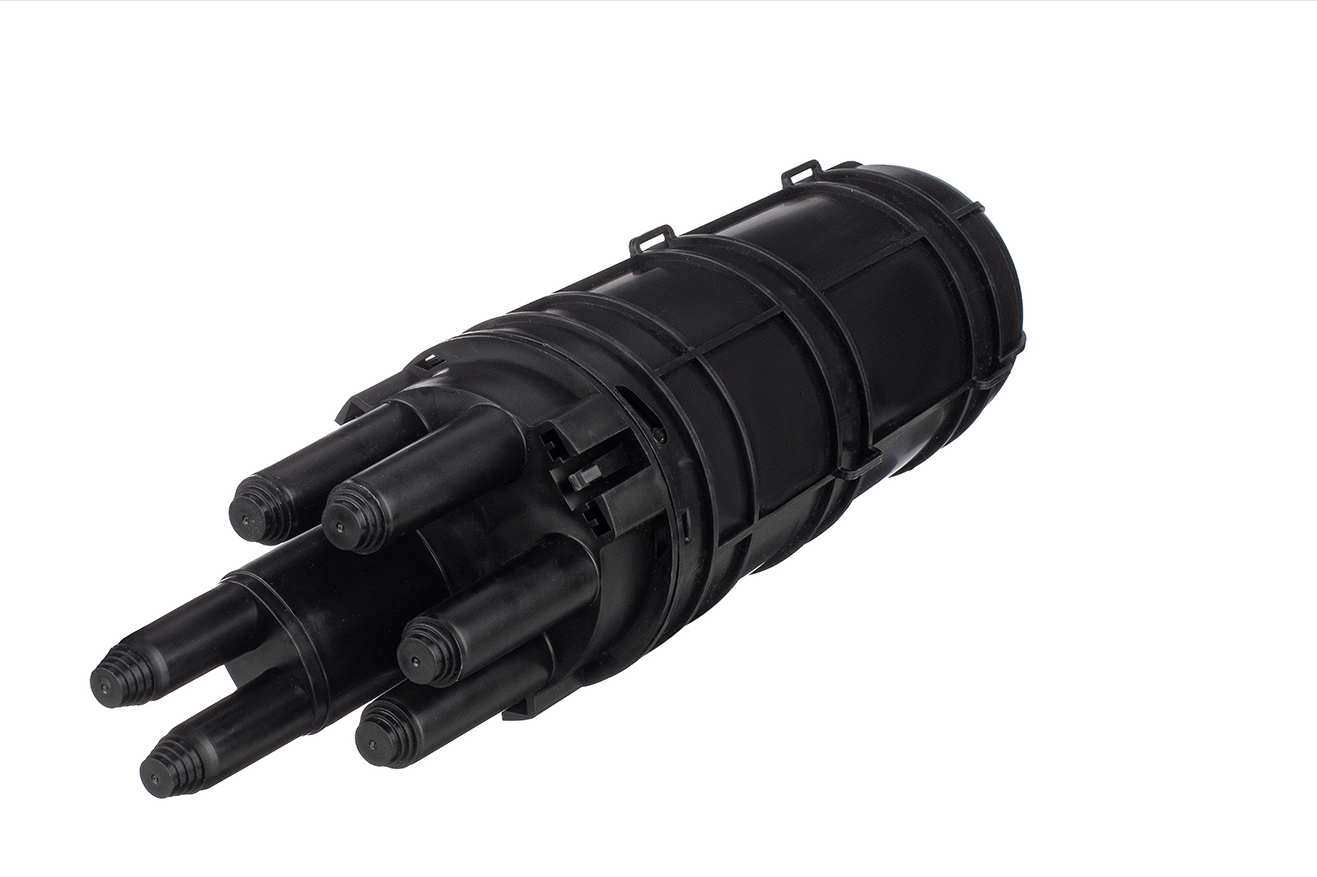

Оптическая муфта ЛА-9, производства АО Связьстройдеталь - предназначена для установки на опорах и монтажа подвесных самонесущих оптических кабелей, а также ОК с вынесенным силовым элементом типа «8».
Основные преимущества линейки ЛА-9 перед подвесными муфтами типа МТОК:
1) Компактный размер муфты позволяет разместить ее в ограниченном пространстве как внутри помещений, так и на открытом воздухе.
2) Конструкция с лоток--кассета, в базовом исполнении имеет 4 навесных ложемента для размещения 64 КДЗС 4525 и «байонет» соединение оголовника и кожуха, без использования хомута.
3) Оголовник имеет возможность установки на кронштейн без применения крепежных элементов.
4) Овальный патрубок с 2-мя добавленными пальцами и расширением возможности ввода до 6 оптических кабелей в малогабаритную муфту.
Герметизация оголовника с корпусом происходит при помощи эластичной кольцевой прокладки.
Емкость муфты при размещении ССД КДЗС 4525: без ввода транзитной петли ОМ – 64 шт., с вводом транзитной петли ОМ – 32 шт.
На оголовнике муфты 4 круглых патрубка для ввода кабелей диаметром 6-16 мм и 2 круглых патрубка на овальном патрубке для ввода кабелей 6-14 мм.
На оголовнике муфты предусмотрен овальный патрубок для ввода транзитной петли оптических модулей без их разрезания. Выкладка петли модулей осуществляется на лотке со стороны овального ввода.
При вводе транзитной петли, в лоток дополнительно устанавливаются специальные держатели из комплекта деталей и материалов, а ложементы для КДЗС и лишние органайзеры - удаляются.
Овальный патрубок оголовника уменьшенного размера по сравнению с МТОК-Л7, Л6, Г3 и пр., может использоваться для одного из перечисленных случаев:
1) ввода транзитной петли кабеля диаметром до 16 мм. (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)
2) ввода двух кабелей диаметром до 16 мм (для ввода необходимо дополнительно приобрести «Комплект N14-ЛА для ввода ОК»)
Герметизация кабелей введенных в круглые патрубки осуществляется с помощью термоусаживаемых трубок ТУТ 28/6. Круглые патрубки на оголовнике муфты изначально герметичны и на концах имеют ступенчатую форму с разными диаметрами.
Срезая патрубок в определенном месте, можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Все патрубки муфты оснащены индивидуальными узлами крепления ЦСЭ.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 8 штук.
Купить оптическую муфту МТОК ЛА-9 производства ССД можно в нашем интернет магазине для физических лиц, для юридических лиц необходимо направить запрос любым удобным для вас способом
.КУПИТЬ МУФТУ
